需求描述

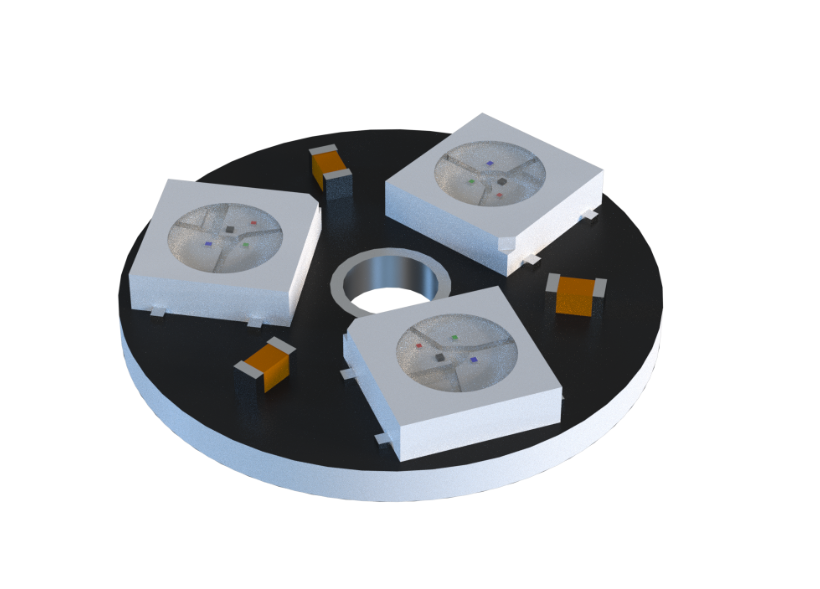

本项目设计一款圆形WS2812 RGB LED灯盘，采用单级单吸离心泵的圆形结构布局。灯盘直径为55.88mm，板厚1.6mm，采用4层PCB设计，包含27颗WS2812B智能LED灯珠，其中外圈15颗、内圈12颗，按圆形阵列均匀分布。灯珠采用5050封装，内置控制电路和RGB芯片，通过单线串行通信协议级联控制，数据传输速率800Kbps，支持16777216种颜色显示。供电电压5V，每颗灯珠工作电流约50mA，全亮时总功率约1.35W。PCB采用黑色阻焊层，预留VCC、GND、DIN、DOUT排针接口，支持级联扩展。设计包含电源滤波电容和信号整形电路，确保信号传输稳定性和抗干扰能力。

技术要求

详细设计要求

精度与电气参数线路精度：最小线宽/线距不低于5mil（0.127mm），建议设计值在10mil左右，以确保良品率和信号稳定性。LED焊盘与信号线拐角需做倒圆角处理，避免直角带来的信号反射。电气连接：数据信号线（DIN/DOUT）需做等长处理，偏差控制在±0.1mm以内，并在信号线源头串联330Ω电阻以抑制反射。每个WS2812B芯片的VCC与GND间应并联一个100nF的陶瓷去耦电容，位置尽量靠近芯片电源引脚。 🔌 材料与工艺板材选择：优先选用FR4环氧玻璃纤维基板，板厚1.6mm。若项目有散热或高频需求，可考虑金属基板或聚四氟乙烯高频板材。焊接工艺：WS2812B（建议使用2020或5050封装）采用SMT贴片工艺焊接。注意LED极性方向需统一标记。PCB板翘曲度需小于0.0075mm/mm以保证焊接质量。表面处理：焊盘表面处理推荐选用沉金（ENIG）或喷锡（HASL）。板面阻焊颜色可根据项目需求选择（如黑色、白色），字符清晰度需符合规范（字宽≥6mil，字高≥32mil）。 ✅ 验收标准性能测试：上电后，所有LED应能通过信号扫描逐一点亮，显示颜色准确无串扰。在5V供电下，单个LED全亮白色时的工作电流约50mA-60mA，整板功耗应符合设计预期。可靠性验证：板子需能承受连续72小时的老化测试，LED亮度与色彩保持一致，无频闪或数据丢包。焊接点应牢固，无虚焊或冷焊现象
